Кабель силовой гибкий ГЕРДА-ТФЛ для телекоммуникационного оборудования

Кабель силовой гибкий ГЕРДА-ТФЛ для телекоммуникационного оборудования
(ТУ 27.32.13-044-76960731-2020)

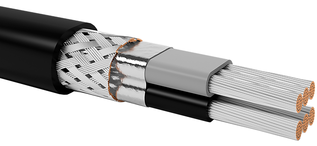

ГЕРДА-ТФЛ нг(В)-HF 2х10 ПЭЭл-УФ

Кабель силовой гибкий марки
ГЕРДА-ТФЛ нг(В)-HF 2х10 ПЭЭл-УФ – аналог кабеля TFL 492 325/0

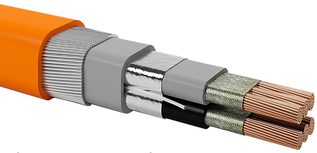

ГЕРДА-ТФЛ нг(В)-FRHF 2х10 м ПЭК

Кабель силовой гибкий, огнестойкий, в броне, марки
ГЕРДА-ТФЛ нг(В)-FRHF 2х10 м ПЭК оранжевый цвет оболочки

Технические характеристики (краткие)

  • Две медные плоские токопроводящие изолированные жилы
  • 5 класса по ГОСТ 22483-2012
  • Ряд сечений токопроводящих медных жил: 2,5; 4; 6; 10; 16; 25 мм²
  • Кабели могут иметь броню под наружной оболочкой:
    • «К» — в виде сплошного повива стальных оцинкованных проволок
    • «Ко» — в виде оплетки стальных оцинкованных проволок
  • Минимальная температура монтажа кабеля до минус 40° для кабелей «ЭХЛ» (остальные исполнения см. в таблице 1)
  • Широкий диапазон эксплуатации от —70° до +125°С (температура зависит от материала оболочки — см. таблицу 1)
  • Климатическое исполнение В, категория размещения кабелей 1-5 (по ГОСТ 15150)
  • Огнестойкие кабели «FR» сохраняют работоспособность в условиях воздействия пламени не менее 180 минут (ПО1 по ГОСТ 31565-2012)
  • Кабели в исполнении «УФ» стойкие к солнечному излучению (ультрафиолету) на протяжении всего срока службы. Стойкость кабелей к солнечному излучению без индекса «УФ» — не менее 1500 ч.
  • Специальные исполнения кабеля:
  • «М» — оболочка стойкая к воздействию масла и бензина
  • «Х» — оболочка стойкая к химически агрессивным средам
  • «ЗГ» — защита от грызунов, муравьев, термитов

Кабель гибкий силовой ГЕРДА-ТФЛ предназначен для использования в телефонных станциях, базовых станциях мобильной связи, центрах обработки данных, источниках бесперебойного питания и в аналогичном оборудовании, где требуется кабель с низкой индуктивностью и высокой электромагнитной совместимостью. Кабель ГЕРДА-ТФЛ может служить заменой кабелю марки TFL 492 32 (Ericsson).

Кабель предназначен для передачи и распределения электрической энергии в стационарных установках постоянного тока с номинальным напряжением 600В, номинальным переменным напряжением U = 380В номинальной частотой 50Гц, максимальным переменным напряжением Um = 600В.

Огнестойкие кабели «FR» служат для подключения устройств, которые должны сохранять работоспособность в условиях пожара.

Конструкция кабеля

Жилы

ГЕРДА-ТФЛ выпускается с многопроволочными лужеными или медными «м» жилами 5 класса по ГОСТ 22483-2012 (высокой гибкости). Жилы плоской формы, состоят из трех параллельно уложенных в одной плоскости стренг из медных мягких проволок.

Номинальное сечение токопроводящих медных жил: 2,5; 4; 6; 10; 16; 25 мм². По согласованию с заказчиком допускается изготовление кабелей с иным числом жил и номинальным сечением.

В огнестойких кабелях «FR» поверх токопроводящих жил наложена обмотка из двух слюдосодержащих лент, которые при пожаре не позволяют жилам замыкаться между собой.

Изоляция жил может быть изготовлена из материала:

  • ПВХ пластикат «В» (максимальная гибкость кабеля),
  • полимерная безгалогенная композиция «П» (максимальная гибкость кабеля),
  • сшитый полиолефин «Пс»,
  • термопластичный эластомер «Т» (кабель обладает меньшей гибкостью).

Изоляция одной жилы серого цвета, другой жилы — черного цвета.

Общий экран

Поверх сердечника из двух плоских жил может быть наложен общий экран вида:

  • «Э» — обмотка из алюмофольгированной пленки (алюмофлекс) с многопроволочной медной луженой дренажной жилой,
  • «Эм» — оплетка из медных проволок,
  • «Эл» — оплетка из медных луженых проволок,
  • «Эмф» — обмотка из меднофольгированной пленки с многопроволочной медной луженой дренажной жилой,
  • «ЭЭл» — поверх обмотки из алюмофлекса наложена оплетка из медных луженых проволок.

Броня

Кабели могут иметь броню под наружной оболочкой:

  • «К» — в виде сплошного повива из стальных оцинкованных проволок,
  • «Ко» — в виде оплетки из оцинкованных проволок.

Наружная оболочка

Наружная оболочка может быть изготовлена из материала (см. таблицу 3):

  • ПВХ пластикат пониженной пожарной опасности,
  • полимерная композиция, не содержащая галогенов,
  • термопластичный эластомер.

Цвет наружной оболочки кабеля определяется при заказе, при отсутствии указаний оболочка изготавливается серого цвета, оболочка кабеля исполнения «УФ» — черного цвета.

Специальные исполнения кабеля:

«ЭХЛ» — кабель стойкий к экстремально холодным условиям, монтаж кабелей возможен до минус 40°С,

«УФ» — оболочка кабеля стойкая к солнечному излучению, к воздействию дождя, динамическому абразивному воздействию пыли, выпадению инея,

«Х» — оболочка, стойкая к кислотам, щелочам и средам с высоким содержанием сероводорода,

«М» — оболочка, стойкая к бензину и индустриальному маслу,

«ЗГ» — оболочка кабеля стойкая к грызунам, муравьям и термитам. Такой кабель имеет показатель пожарной опасности «нг(С)-HF» или «нг(С)-FRHF». Кабель менее гибкий за счет жесткой оболочки.

Таблица 1. Технические характеристики
Номинальное напряжение — 600 В постоянного тока — 380 В переменного тока номинальной частотой 50 Гц, максимальное напряжение Um = 600 В
Электрическое сопротивление изоляции при эксплуатации,
t = +20°C, не менее
— 500 МОм/км для изоляции из сшитого полиолефина «Пс» — 100 МОм/км для полимерных безгалогенных композиций «П» и термопластичного эластомера «Т»
— 10 МОм/км для ПВХ изоляции
Электрическое сопротивление токопроводящих жил Электрическое сопротивление жил соответствует ГОСТ 22483-2012
Испытание кабелей переменным напряжением частотой 50 Гц / 5 мин — неэкранированные кабели: 2500 В
— экранированные кабели: 2000 В
Температура эксплуатации
в стационарном состоянии
от -60° до +90°C для кабелей с индексом «П»
от -60° до +80°C для кабелей с индексом «Пс»
от -70° до +70°C для кабелей с индексом «П», стойкого к экстремально холодным условиям «ЭХЛ»
от -60° до +125°C для кабелей с материалом «Т»
от -60° до +70°C для кабелей «В»
Минимальная температура монтажа кабеля, не ниже — минус 40°С для кабелей с индексом «ЭХЛ»
— минус 30°С для остальных кабелей
Стойкость к удару при низкой температуре — минус 60°С для кабелей «ЭХЛ»
— минус 40°С для остальных кабелей
Климатическое исполнение по ГОСТ 15150 исполнение «В» категория размещения 1-5, применение во всех макроклиматических районах
Огнестойкость кабелей с индексом «FR» не менее 180 минут при воздействии пламени и температуры не менее +750°С (ПО1 по ГОСТ 31565)
Стойкость к плесневым грибам кабели стойкие к воздействию плесневых грибов, степень биологического обрастания до 2-х баллов
Сейсмостойкость и стойкость к вибрации сохраняют работоспособность при сейсмическом воздействии не менее 7 баллов по шкале MSK-64.
Допустимые монтажные и эксплуатационные радиусы изгиба кабелей в D (наибольший наружный размер кабеля), не менее — 3D для небронированных кабелей
— 4D для кабелей в проволочной броне
Срок службы кабелей, не менее для кабелей с изоляцией и оболочкой из термопластичных эластомеров «Т» — не менее 25 лет,
остальные кабели — не менее 30 лет
Гарантийный срок эксплуатации 2 года со дня ввода кабелей в эксплуатацию
Таблица 2. Допустимая температура нагрева жил кабеля
Материал изоляции токопроводящей жилы Допустимая температура нагрева жил кабеля, °C
длительно допустимая в режиме перегрузки предельная при коротком замыкании по невозгоранию при коротком замыкании
«В» — ПВХ пластикат 70 90 160 350
«П» — безгалогеновая полимерная композиция 90 100 170 350
«Пс» — сшитый полиолефин 90 130 250 400
«Т» — термопластичный эластомер 125 150 200 350
Таблица 3. Показатель пожарной опасности в зависимости от материала оболочки и изоляции*
Обозначение
материала
изоляции
Показатель
пожарной
опасности
Описание материала оболочки и изоляции,
а также тип исполнения кабеля в соответствии с показателем пожарной опасности (по ГОСТ 31565-2012)
В нг(В) кабели, с изоляцией из ПВХ пластиката, с оболочкой из ПВХ пластиката пониженной горючести, не распространяющие горение при групповой прокладке по категории В
нг(В)-LS кабели, с изоляцией и оболочкой из ПВХ пластикатов пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории В, с пониженным дымо- и газовыделением
нг(В)-LSLTx кабели, с изоляцией и оболочкой из ПВХ пластикатов пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории В, с пониженным дымо- и газовыделением, с низкой токсичностью продуктов горения
нг(В)-FRLS кабели огнестойкие, с изоляцией и оболочкой из ПВХ пластикатов пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории В, с пониженным дымо- и газовыделением
нг(В)-FRLSLTx кабели огнестойкие, с изоляцией и оболочкой из ПВХ пластикатов пониженной пожарной, не распространяющие горение при групповой прокладке опасности по категории В, с пониженным дымо- и газовыделением, с низкой токсичностью продуктов горения
П нг(В)-HF кабели, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов, не распространяющие горение при групповой прокладке по категории В и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
нг(В)-FRHF кабели огнестойкие, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов, не распространяющие горение при групповой прокладке по категории В и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
Пс нг(В)-LS кабели, с изоляцией из сшитого полиолефина, с оболочкой из ПВХ пластиката пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории В, с пониженным дымо- и газовыделением
нг(В)-FRLS кабели огнестойкие, с изоляцией из сшитого полиолефина, с оболочкой из ПВХ пластиката пониженной пожарной опасности, не распространяющие горение при групповой прокладке по категории В, с пониженным дымо- и газовыделением
нг(В)-HF кабели, с изоляцией из сшитого полиолефина, с оболочкой из полимерной композиции, не содержащей галогенов, не распространяющие горение при групповой прокладке по категории В и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
нг(В)-FRHF кабели огнестойкие, с изоляцией из сшитого полиолефина, с оболочкой из полимерной композиции, не содержащей галогенов, не распространяющие горение при групповой прокладке по категории В и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
Т нг(В) кабели, с изоляцией и оболочкой из термопластичных эластомеров, не распространяющие горение при групповой прокладке по категории В
нг(В)-FR кабели огнестойкие, с изоляцией и оболочкой из термопластичных эластомеров, не распространяющие горение при групповой прокладке по категории В

* – кабель «ЗГ» (с защитой от грызунов) изготавливается из материала «П» с показателем «нг(С)-HF» или «нг(С)-FRHF»

Замена кабеля TFL 492 32 (Ericsson)

ГЕРДА-ТФЛ схема

На рисунке справа схематично представлена конструкция кабеля марки TFL 492 32 (Ericsson).

  1. Жила медная луженая многопроволочная 5 класса. Три параллельно уложенные в одной плоскости стренги образуют плоский проводник.
  2. Изоляция из безгалогеновой полимерной композиции, не распространяющей горение при групповой прокладке. Цвет изоляции одной жилы – серый, другой жилы – черный.
  3. Экран из алюмофольгированной пленки (алюмофлекса).
  4. Экран в виде оплетки из медной луженой проволоки.
  5. Оболочка из безгалогеновой полимерной композиции, не распространяющей горение при групповой прокладке. Кабель с оболочкой серого цвета служит для использования внутри помещений. Оболочка кабеля «УФ» – черного цвета, стойкая к солнечному излучению, для наружного применения.

Кабель ГЕРДА-ТФЛ может служить полным аналогом кабелю TFL 492 32.
В таблице 4 каждому исполнению кабеля TFL 492 32 приведено соответствующее обозначение кабеля ГЕРДА-ТФЛ.

Условное обозначение при заказе

ГЕРДА-ТФЛ нг(В)-HF 2 х 10 П ЭЭл - УФ ТУ 27.32.13-044-76960731-2020
1 2 3 4 5 6 7
  1. Показатель пожарной опасности (см. табл.3):
    • "нг(В)"
    • "нг(В)-LS"
    • "нг(В)-LSLTx"
    • "нг(В)-HF"
    • "нг(С)-HF"
    • "нг(В)-FR"
    • "нг(В)-FRLS"
    • "нг(В)-FRLSLTx"
    • "нг(В)-FRHF"
    • "нг(С)-FRHF"
  2. Сечение жил, мм²:
    • 2,5
    • 4
    • 6
    • 10
    • 16
    • 25
  3. Лужение медных жил:
    • " " - луженые жилы
    • "м" - медные жилы
  4. Материал изоляции токопроводящих жил (см. таблицу 3):
    • "В" - ПВХ пластикат
    • "П" - полимерные композиции, не содержащие галогенов
    • "Пс" - сшитый полиолефин
    • "Т" - термопластичный эластомер
  5. Общий экран поверх сердечника из всех жил (пар, троек, четверок):
    • " " - без общего экрана
    • "Э" - алюмофольгированная пленка (алюмофлекс)
    • "Эм" - оплетка из медных проволок
    • "Эл" - оплетка из медных луженных проволок
    • "Эмф" - меднофольгированная пленка
    • "ЭЭл" - поверх алюмофлекса наложена оплетка из медных луженых проволок
  6. Броня под наружной оболочкой (в броне кабель становится менее гибким):
    • " " - без брони
    • "К" - в виде сплошного повива из оцинкованных проволок под наружной оболочкой
    • "Ко" - в виде оплетки из оцинкованных проволок под наружной оболочкой
  7. Специальное исполнение (если показателей несколько, то перечисляются через дефис по очереди):
    • " " - без специального исполнения
    • "УФ" - стойкость к воздействию солнечного излучения, стойкость к воздействию дождя, динамическому абразивному воздействию пыли, выпадению инея
    • "ЭХЛ" - стойкость к экстремально холодным условиям (только для материала изоляции «П»)
    • "М" - маслобензостойкость
    • "Х" - стойкость к химически агрессивным средам
    • "ЗГ" - стойкость оболочки к повреждению грызунами, муравьями, термитами. Кабель менее гибкий (за счет жесткой оболочки). Показатель пожарной опасности «нг(С)-HF» или «нг(С)-FRHF»
    укажите цвет оболочки кабеля при необходимости
    (по умолчанию кабель изготавливается с оболочкой серого цвета, кабель исполнения «УФ» - черного цвета)
Пример обозначения кабеля при заказе Описание
ГЕРДА-ТФЛ нг(В)-HF 2х10 ПЭЭл -УФ
ТУ 27.32.13-044-76960731-2020
Кабель силовой гибкий для телекоммуникационного оборудования, с двумя медными лужеными жилами номинальным сечением 10 мм², с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов, не распространяющие горение при групповой прокладке по категории В и не выделяющие коррозионно-активных газообразных продуктов, в общем экране в виде алюмофольгированной пленки, поверх которой наложена оплетка из медных луженых проволок, оболочка кабеля стойкая к воздействию солнечного излучения, черного цвета, температура эксплуатации кабеля -60°…+90°С
Таблица 4. Подбор аналога кабелю марки TFL 49232 (Ericsson)
Кабель TFL 49232
Part no.
Обозначение кабеля
ГЕРДА-ТФЛ
Число жил х Сечение жилы (AWG) Номинальный размер кабеля
по оболочке, В х Ш, мм
Эл. сопротивление жилы
Ом / км, не более
Цвет
изоляции жил
Цвет
оболочки
Вес
кг / км
TFL 492 322 ГЕРДА-ТФЛ нг(В)-HF 2х2,5 ПЭЭл 2х2,5 мм² (2х14 AWG) 7,3х7,0 8,21 черный, серый серый 100
TFL 492 324 ГЕРДА-ТФЛ нг(В)-HF 2х6 ПЭЭл 2х6 мм² (2х10 AWG) 9,4х9,4 3,39 черный, серый серый 193
TFL 492 324/0 ГЕРДА-ТФЛ нг(В)-HF 2х6 ПЭЭл-УФ 2х6 мм² (2х10 AWG) 9,4х9,4 3,39 черный, серый черный 193
TFL 492 325 ГЕРДА-ТФЛ нг(В)-HF 2х10 ПЭЭл 2х10 мм² (2х8 AWG) 10,5х11,5 1,95 черный, серый серый 292
TFL 492 325/0 ГЕРДА-ТФЛ нг(В)-HF 2х10 ПЭЭл-УФ 2х10 мм² (2х8 AWG) 10,5х11,5 1,95 черный, серый черный 292
TFL 492 326/0 ГЕРДА-ТФЛ нг(В)-HF 2х16 ПЭЭл-УФ 2х16 мм² (2х6 AWG) 11,8х13,6 1,24 черный, серый черный 426
